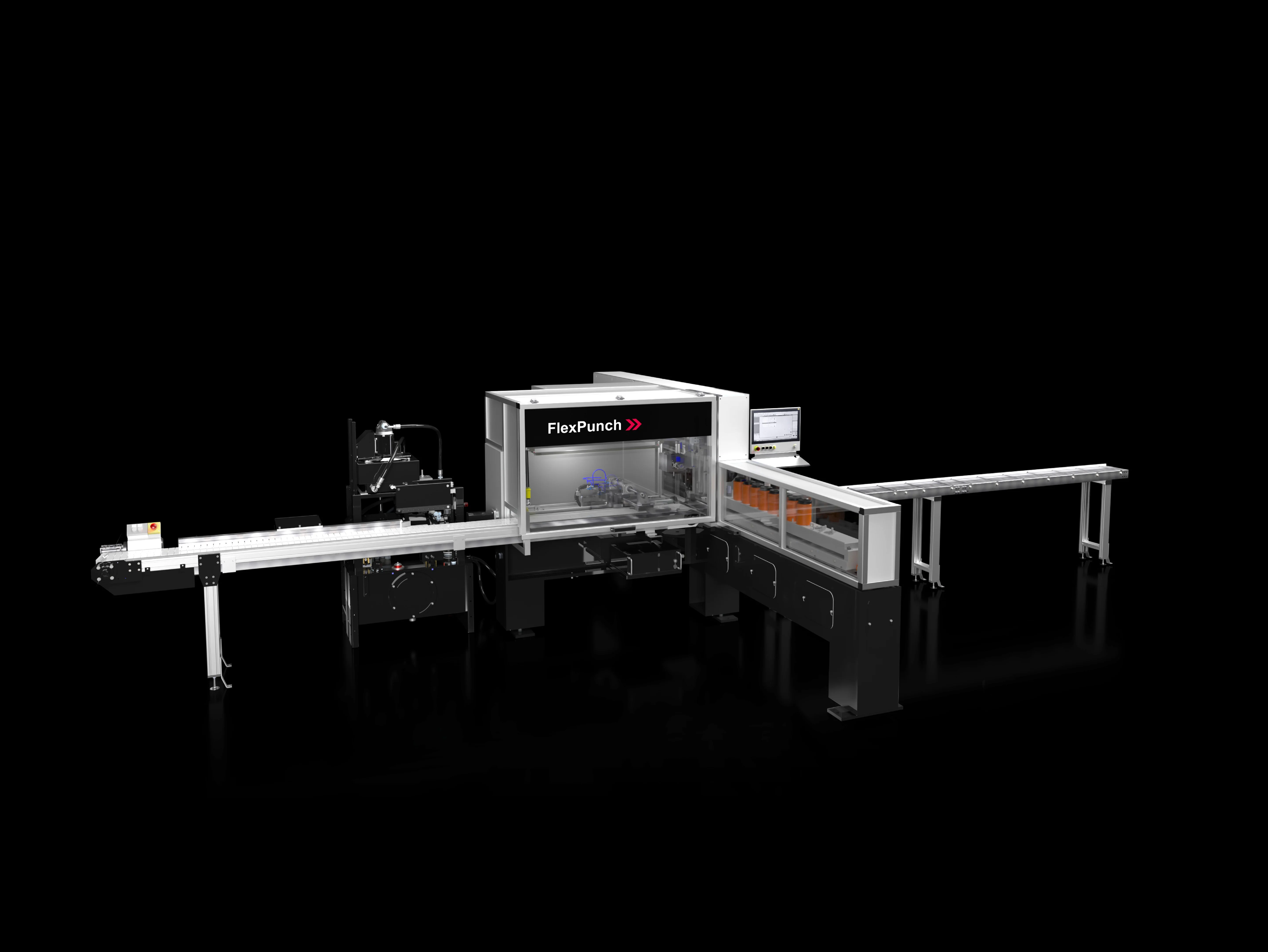

FlexPunch

Modulare Stanzmaschine der Firma EHRT

Die neue FlexPunch Serie zeichnet sich durch ihr sehr flexibles und modular aufgebautes System aus. Jede Maschine kann durch einzelne Komponenten auf die individuellen Wünsche des Kunden angepasst werden.
Die FlexPunch ist mit drei CNC gesteuerten Achsen ausgestattet, sodass eine perfekte Präzision der Fertigungsteile möglich ist.

Es werden keine zusätzlichen Mitarbeiter zur Einstellung der Maschine benötigt, was erhebliche Zeitvorteile mit sich bringt. Der Bediener ist lediglich für den Start der Maschine, die Materialzuführung und anschließende Entnahme der Fertigungsteile verantwortlich. Wobei sich auch die Zuführung des Materials und die Entnahme der Fertigungsteile durch weitere Optionen weitestgehend automatisieren lassen. Somit ist die FlexPunch äußerst kosteneffizient einsetzbar.

Die Softwarelösungen von EHRT ermöglichen einen individuellen und reibungslosen Produktionsablauf der Stanzmaschinen. Zusätzlich lässt sich durch die Software die Stanzmaschine mit den EHRT Biegemaschinen optimal verknüpfen, sodass die Produktion auf der Grundlage nur einer Produktionsdatei, aus einer gemeinsamen Datenbank, möglich ist.
Die SPS-Maschinensteuerung von Beckhoff ermöglicht eine Maschinenwartung und Softwareupdates über Remotezugriff.

Modularität der FlexPunch

Das Werkzeugsystem von EHRT ermöglicht einen einfachen und schnellen Wechsel der Werkzeuge, was die Rüstzeiten minimiert. Beim Einsatz von dem MultiTool 3in1 Werkzeug lässt sich die Maschine mit bis zu 27 Stempeln plus einem Trennwerkzeug ausstatten. Weiterhin besteht die Möglichkeit zwei Gewindeformstationen einzubauen. Es gibt verschiedene Optionen von Sortierbändern, die ebenfalls mit einer Variation an Ausstoßer-Positionen ausgestattet werden können. Die Maschine hat einen Hydraulikzylinder mit einer Kraft von 340 kN. ist Mit den Maschinen der FlexPunch Serie ist es möglich Material zu stanzen das 15-200 mm (0.6-7.9“) breit und 3-16 mm (0.1-0.6“) dick ist.

Die Werkstücke werden während der Verarbeitung seitlich von einer speziellen Zange gespannt, sodass eventuelle Beschädigungen am Werkstück durch die Zangenform minimiert werden. Des Weiteren sind aufgrund der Zangen Stanzungen über das gesamte Werkstück möglich.

Die Werkzeuge sind mit besonders starken Federn ausgestattet, sodass aufgrund der hohen Rückzugskräfte, selbst bei dicken Metallschienen kleine Schnittspiele möglich sind.
Im Anschluss bzw. während der Produktion ist das Markieren der Werkstücke mit unterschiedlichen Systemen möglich. Dies kann für weitere Produktionsschritte oder auch für Vorgaben Ihrer Kunden selbst genutzt werden.

Weitere Informationen sind im Produktdatenblatt FlexPunch enthalten.
